высокодинамичные и
прецизионные датчики

Цифровые магнитные ленты и считывающие головки - Magnescale ®

Измерительные системы на основе цифровых магнитных лент Magnescale (прежнее название SONY Precision Technology) состоят из цифровой магнитной ленты и считывающей головки, перемещающейся над лентой без контакта. Измерения принципиально не имеют износа, система чрезвычайно надежна и позволяет получать высочайшее разрешение до 0,2 мкм.

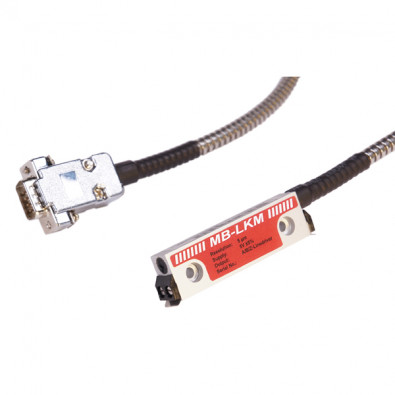

MB-LK, MB-LKM

Цифровая линейка

MB-XXX-2-ST

Диапазоны

200 мм - 50 м

Разрешение

5 мкм

Скорость перемещений, макс.

120 м/мин

Выходной сигнал

TTL Linedriver (RS422), A/A*, B/B*, Z

Питание

+5 В пост. тока ±5 %

Степень защиты

IP67

Референсная точка

да

Подключается к

индикатор, счетчик

Загрузка

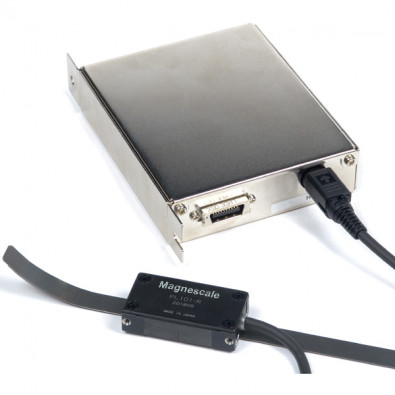

PL101 - Magnescale ®

Цифровая линейка

Серия SL700

Диапазоны

50 мм - 100 м

Разрешение

0,2 мкм

Скорость перемещений, макс.

6.4 м/с, 24 м/с

Выходной сигнал

1 Vss, Sin, Cos, TTL Linedriver (RS422), A/A*, B/B*, Z

Питание

+5 В пост. тока ±5 %

Степень защиты

IP50 - IP67

Референсная точка

без, одна, несколько

Подключается к

интерполятор

Загрузка

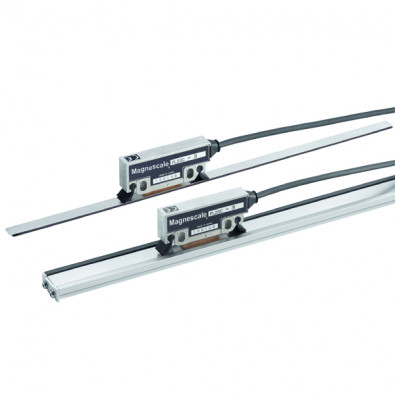

PL20C - Magnescale ®

Цифровая линейка

SL110, SL130

Диапазоны

Профиль 200 - 2000 мм, лента 200 - 30000 мм

Разрешение

10 мкм

Скорость перемещений, макс.

300 м/мин

Выходной сигнал

TTL Linedriver (RS422), A/A*, B/B*

Питание

+5 В пост. тока ±5 %

Степень защиты

IP65

Подключается к

индикатор, интерполятор

Загрузка

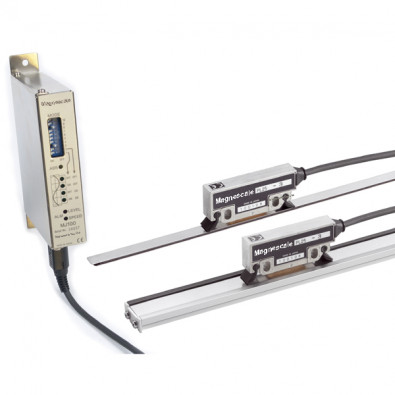

PL25 с интерполятором MJ100/110 - Magnescale ®

Цифровая линейка

SL110, SL130

Диапазоны

Профиль 200 - 2000 мм, лента 200 - 30000 мм

Разрешение

5, 10, 25, 50, 125 мкм, выбираемое

Скорость перемещений, макс.

300 м/мин

Выходной сигнал

TTL Linedriver (RS422), HTL, A/A*, B/B*

Питание

+5 В пост. тока ±5 %

Степень защиты

IP67

Референсная точка

опционально внешняя SETP16

Подключается к

интерполятор

Загрузка

PL60 с интерполятором MJ100/110 - Magnescale ®

Цифровая линейка

SL331

Диапазоны

200 - 8000 мм

Разрешение

5, 10 мкм, выбираемое

Скорость перемещений, макс.

250 м/мин

Выходной сигнал

TTL Linedriver (RS422), HTL, A/A*, B/B*

Питание

+5 В пост. тока ±5 %

Степень защиты

IP65

Референсная точка

опционально внешняя SETP16

Подключается к

индикатор, интерполятор

Загрузка

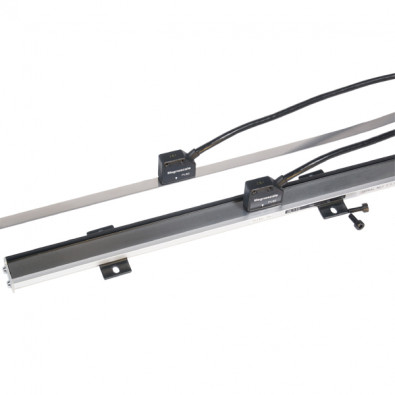

PL81, PL82 - Magnescale ®

Цифровая линейка

SL110, SL130

Диапазоны

Профиль 200 - 2000 мм, лента 200 - 30000 мм

Разрешение

10, 20, 25, 50, 100 мкм, выбираемое

Скорость перемещений, макс.

300 м/мин

Выходной сигнал

TTL Linedriver (RS422), HTL открытый коллектор

Питание

+5 В ±5 %, 10...30 В пост. тока

Степень защиты

IP67

Подключается к

Счетчик

Референсная точка

нет

Загрузка
