Измерение перемещений в испытательных машинах

Машины для испытаний материалов прикладывают нагрузку к образцу до его разрушения и записывают диаграмму усилие-перемещение для определения деформационных свойств материала. Сама машина состоит из устойчивой рамы с базовой конструкцией и имеет неподвижные и подвижные части. Между этими частями устанавливается образец. Шпиндель или гидравлический цилиндр  с захватом тействует в качестве подвижной части и прикладывает заданную возрастающую нагрузку к испытываемому образцу до его разрушения. В моент разрушения резкое падение нагрузки сотрясает всю систему и вызывает значительные напряжения в измерительной системе.

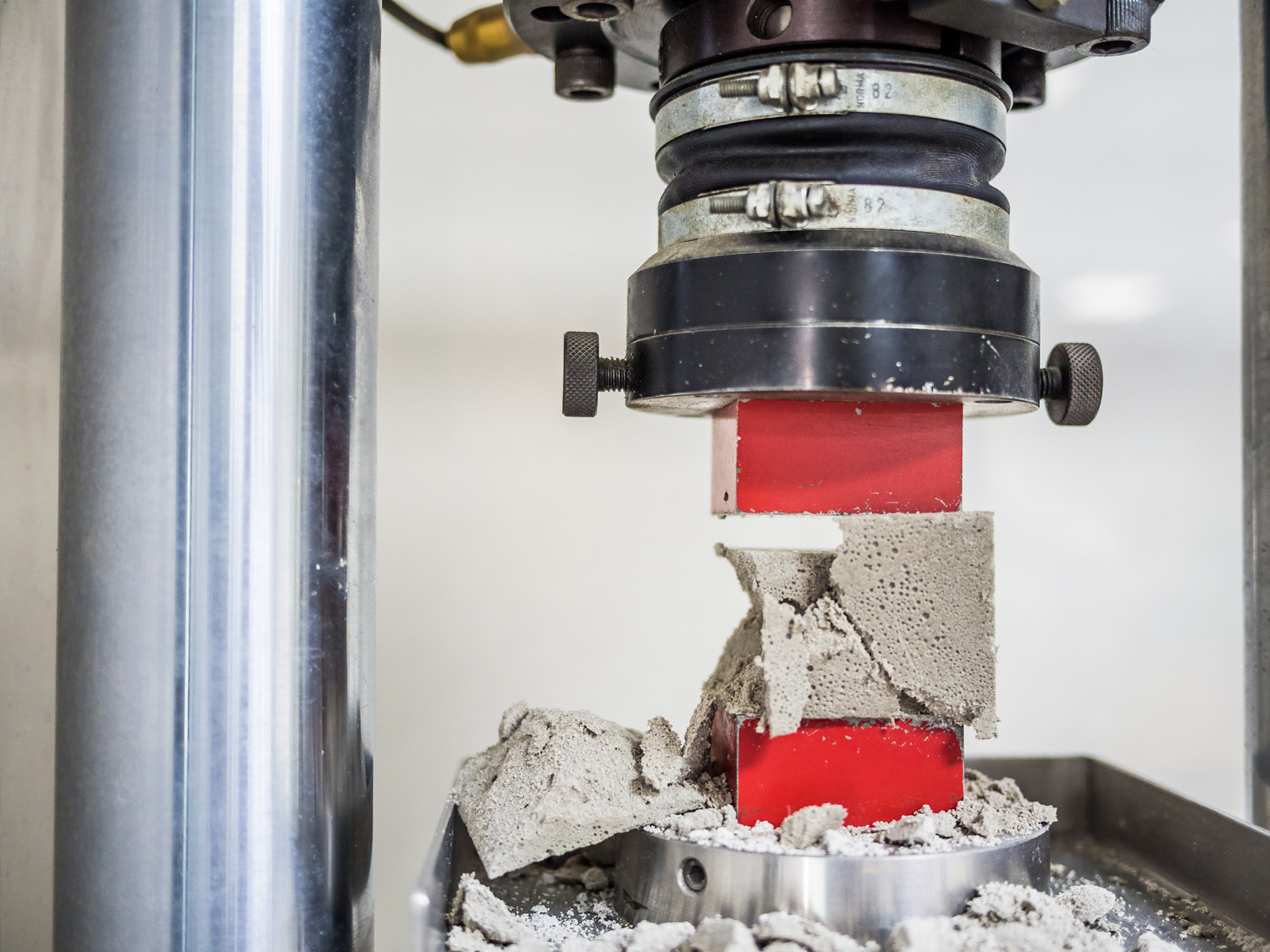

Образец бетона после разрушения в испытательной машине



Цифровые (инкрементные) щупы, основанные на принципе Magnescale, используются для измерений перемещений. Внутри датчиков Magnescale установлена магнитная шкала с магнитными полюсами, чередующимися с определенным шагом, и считывающая головка. Нежная стеклянная шкала не используется, поэтому вероятность повреждения шкалы вследствие вибрации и ударов минимальна.

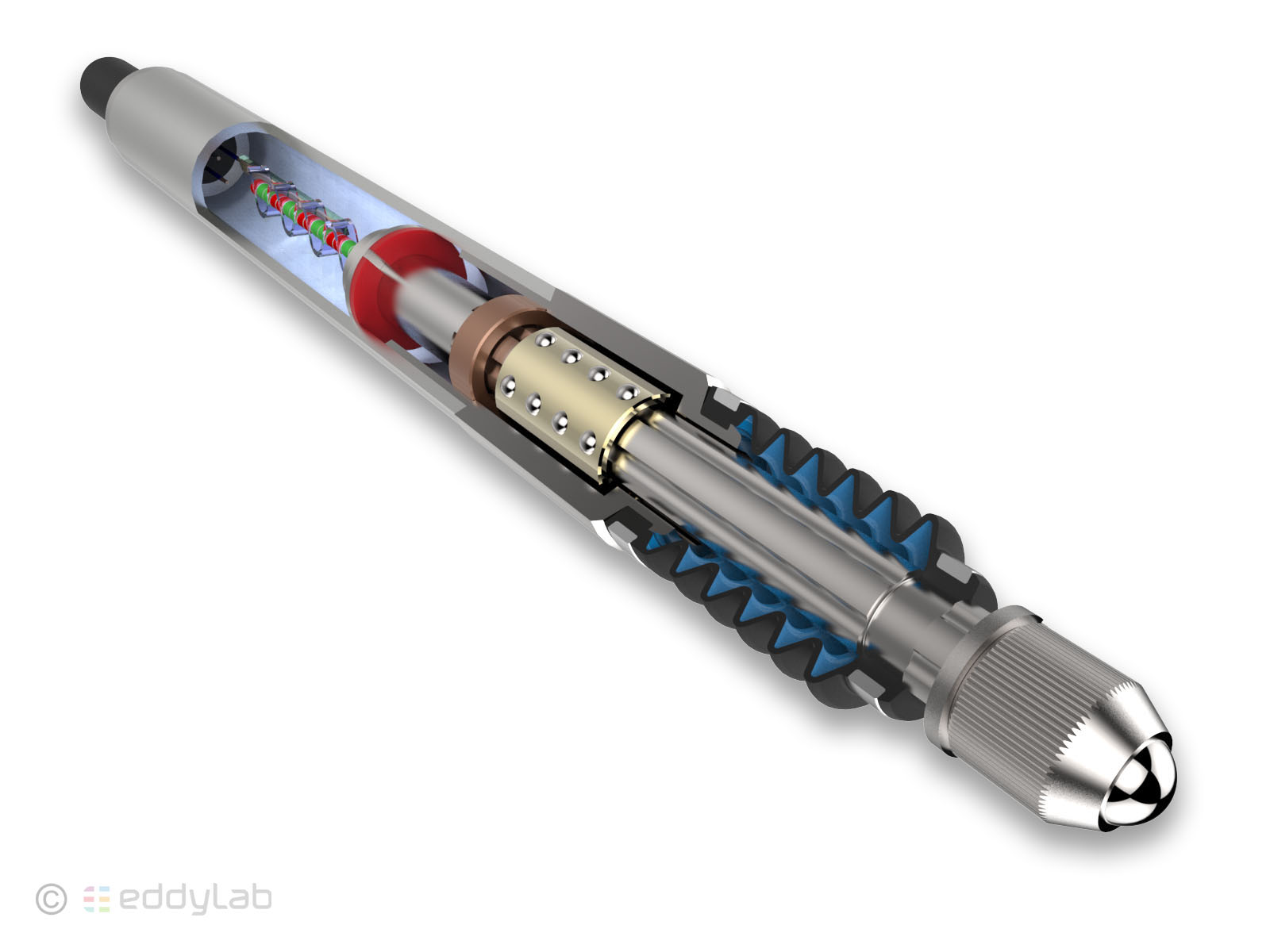

Цифровой щуп испытательной машины с магнитной шкалой



Подшипники штока датчиков серий DK и DF имеют в конструкции специальные линейные шариковые подшипники для высоких нагрузок и высокой ударостойкости. Сами штоки закалены и имеют покрытие из твердого хрома. Эти меры значительно повышают сопротивляемость износу, срок службы превышает 100 млн. полных циклов перемещений. Дополнительный антифрикционный слой сокращает эффект залипания.
