Спектр интересных решений

Контроль положения авиасимулятора

Пилотам авиасимуляторов нужно "чувство ускорения". Оно обеспечивает реалистичность симулятора, и пилот сразу чувствует каждую коррекцию направления полета. При имитации аварийных ситуаций, пилот дополнительно вводится в стрессовое состояние. Усилия создаются большим числом гидравлических цилиндров, перемещающих капсулу авиасимулятора с высокой динамикой. Индуктивные датчики линейных перемещений (LVDT) встраиваются в гидравлические цилиндры и обеспечивают сигнал обратной связи для системы управления положением. [подробнее]



Контроль клеевых зазоров при производстве гофрокартона

Машины для изготовления гофрокартона выполняют тиснение  гофры путем вдавливания роликов длиной несколько метров в бумагу и приклеивания бумаги к поверхностному слою. Для равномерного нанесения клея, зазор между роликами должен постоянно контролироваться с высокой точностью, поскольку нанесение клея контролируется несколькими параметрами. Если на бумажный слой попадает слишком много клея, время затвердевания значительно растет, при недостаточном количестве клея прочность соединения сокращается. С использованием вихретоковых датчиков расстояние между роликами в процессе производства может измеряться с высокой точностью и постоянно контролироваться. [подробнее]

Контроль перемещений цилиндров литейных форм

При производстве непрерывных литых профилей жидкая сталь наливается в форму. Межная форма вибрирует в вертикальном направлении под действием гидравлического цилиндра. При этом происходит перемещение стали и предотвращается прилипание к форме. Для вибрации необходимы огромные цилиндры, способные перемещать вес около 25 тонн. Индуктивные датчики линейных перемещений (LVDT) встраиваются в гидравлические цилиндры для измерений их хода. [подробнее]

Контроль герметичности баночек с йогуртом в процессе наполнения

Баночки с йогуртом запечатываются крышками из алюминиевой фольги в машинах автоматического розлива и упаковки. В конце процесса выполняется проверка герметичности, для чего каждая запечатанная баночка подвергается испытаниям.

Испытания состоят в кратковременном нагреве воздуха в баночке, приводящему к вспучиванию крышки. Деформация крышки измеряется индуктивными датчиками компании eddylab, результаты используются для оценки герметичности. [подробнее]

Измерение перемещений валов на стенде испытаний трансмиссий

Стенды испытаний трансмиссий имитируют все условия эксплуатации трансмиссий транспортных средств. Испытываемый образец должен обладать способностью выдерживать нагрузки от режимов нормальной эксплуатации до возможных аварийных режимов. Работа механизма в значительной степени зависит от того, как валы, а также шестерни, смещаются в осевом и радиальном направлениях под приложенной нагрузкой. Большие крутящие моменты действуют на валы и корпус и деформируют их. Вибрации в трансмиссии создают дополнительные пиковые нагрузки, которые могут в разы превышать номинальные, создаваемые двигателем. Вихретоковые датчики надежно крепятся к корпусу и измеряют перемещения валов с высокой точностью в условиях вибраций и заполнения маслом. Результаты измерений используются для верификации компьютерных расчетных моделей. [подробнее]

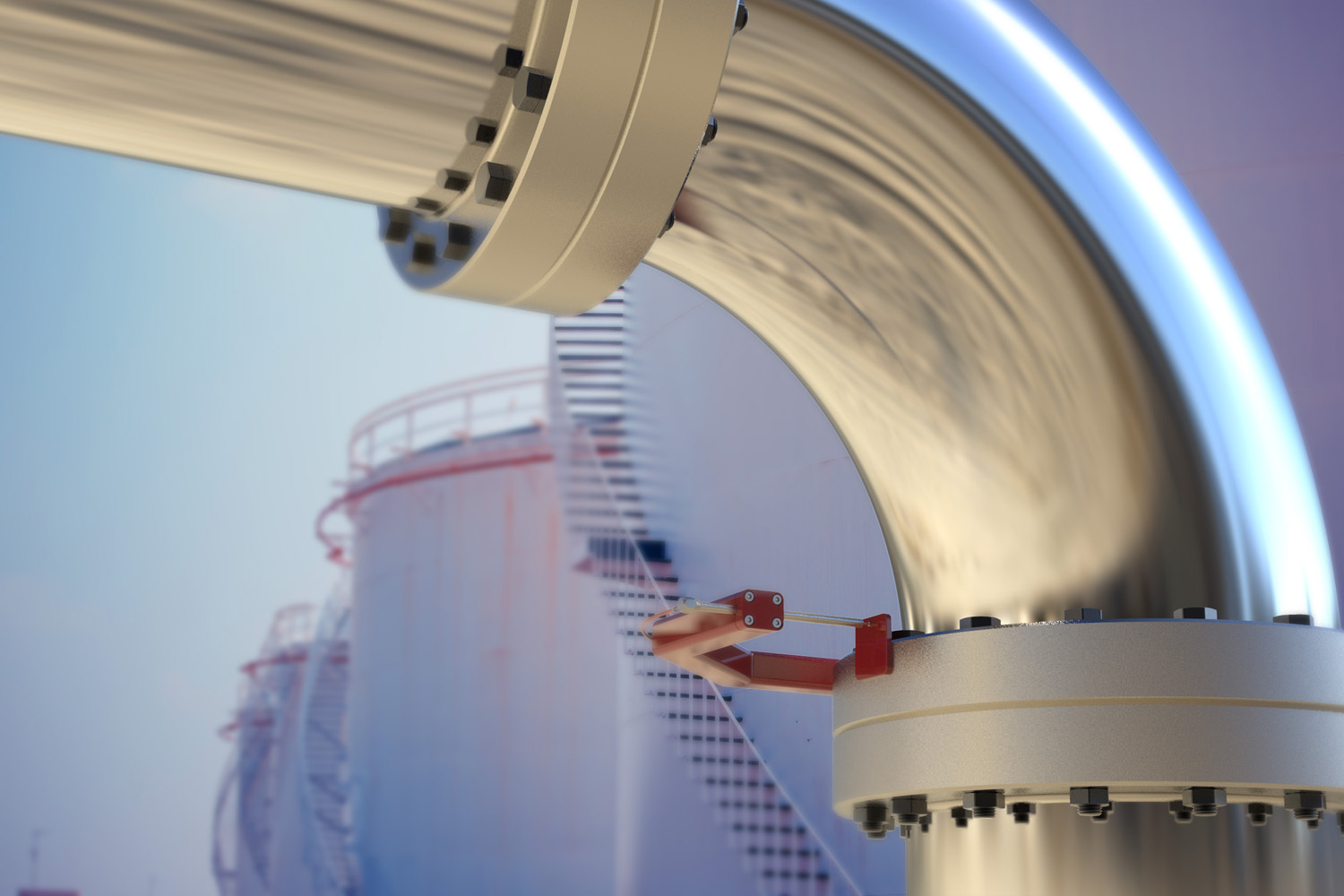

Мониторинг паропроводов

К трубопроводам, несущим поток горячего пара или охлаждающей воды на электростанциях, предъявляются строгие отраслевые требования по контролю состояния. В случае аварии, необходимо понимать, какой трубопровод разрушен, сместился или не затронут аварией, так что предохранительные клапаны могут быть закрыты там, где это необходимо для предотвращения утечки. LOCA (авария с утечкой охладителя) или гидроудар в паропроводах насыщенного пара являются критическими происшествиями, требующими немедленных контрмер. Поэтому очень важно постоянно контролировать текущее состояние трубопроводной системы. Для этого полномостовые индуктивные датчики линейных перемещений (LVDT) устанавливаются на трубопроводы и измеряют текущее положение трубопроводов на электростанциях. [подробнее]



Радиальные и осевые перемещения ротора турбины на стенде

Для увеличения эффективности турбокомпрессоров, зазор между корпусом турбины и диском должен быть как можно меньше. В то же время, ротор турбины (вал с турбинным и компрессорным дисками) в турбокомпрессоре перемещается в осевом и радиальном направлениях в процессе работы. Чтобы найти оптимальные зазоры необходимо точно знать перемещения ротора для определения размеров и допусков корпуса и дисков. Вихретоковые датчики измеряют перемещения вала с высоким разрешением и динамикой непосредственно на роторе турбины, вращающейся со скоростью 300 000 об/мин. [подробнее]

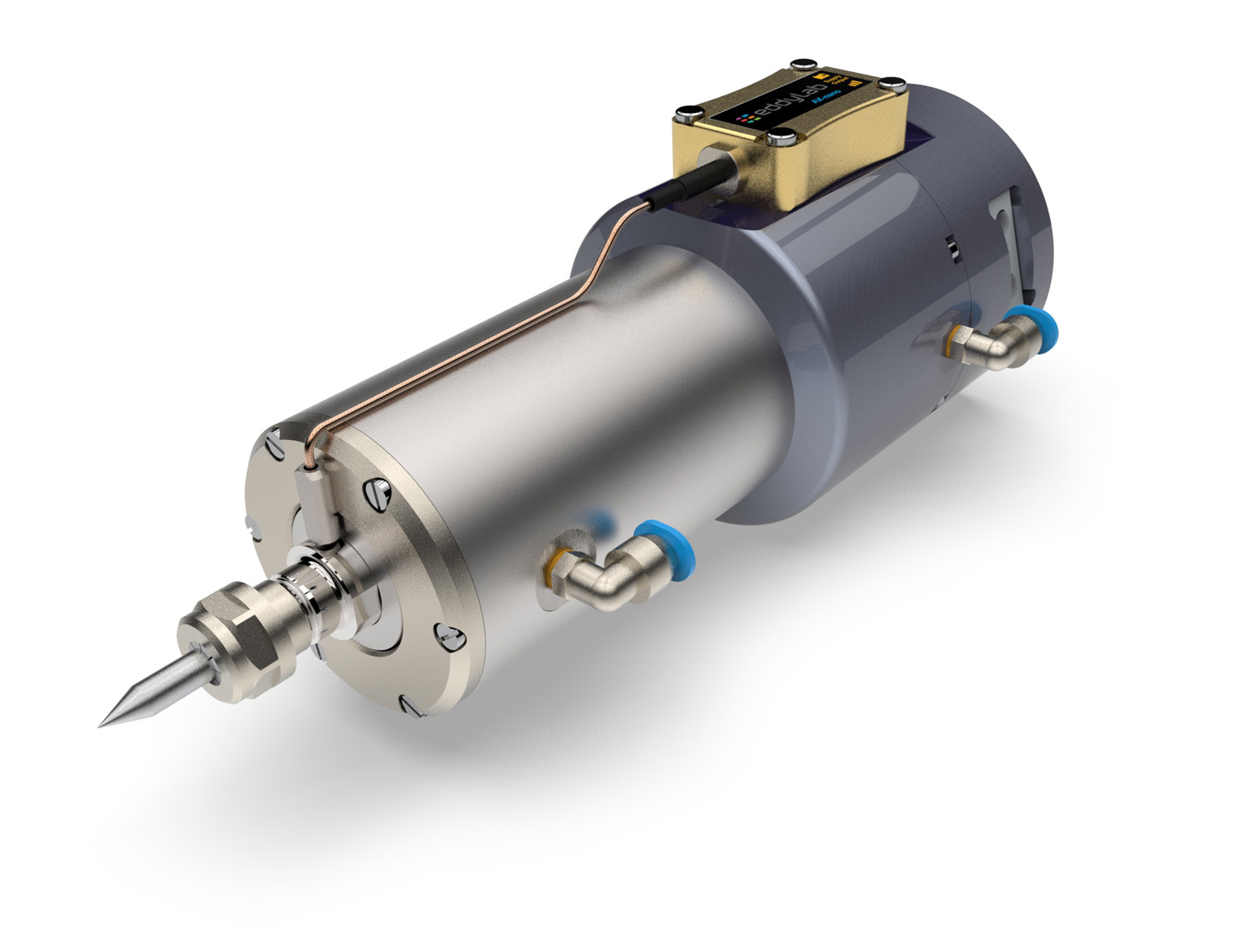

Компенсация изменения длины шпинделя

Шпиндель фрезерного станка является наиболее ответственной деталью, влияющей на качество обработки заготовок. Шпиндель устанавливается в подшипниках с высокой точностью без зазоров, на него крепятся различные инструменты. Соосность определяется долями микрона. Однако, полоение фрезерного шпинделя по оси Z изменяется в зависимости от внешних условий, любое перемещение приводит к погрешности размеров обрабатываемой детали. Вихретоковые датчики надежно измеряют линейное расширение шпинделя с высокой динамикой. Выходной сигнал может использоваться для коррекции расстояний блоком управления и повышения точности обрабатывающего центра. [подробнее]

Spindle Growth Sensor

Измерение перемещений в испытательных машинах

С громким хлопком разрушается бетонный блок под действием высоких нагрузок на испытательной машине. Подобные машины используются в испытательных лабораториях для определения характеристик материалов образца, нагружаемого до разрушения. Чрезвычайно выжно для оценки несущей способности строительных конструкций и запасов прочности иметь данные по свойствам материалов. Усилия и перемещения измеряются машиной и объединяются на графике усилие-перемещение. Датчики Magnescale используются для измерений перемещений, поскольку конструкция датчика является устойчивой к ударам, возникающим при разрушении образца. [подробнее]

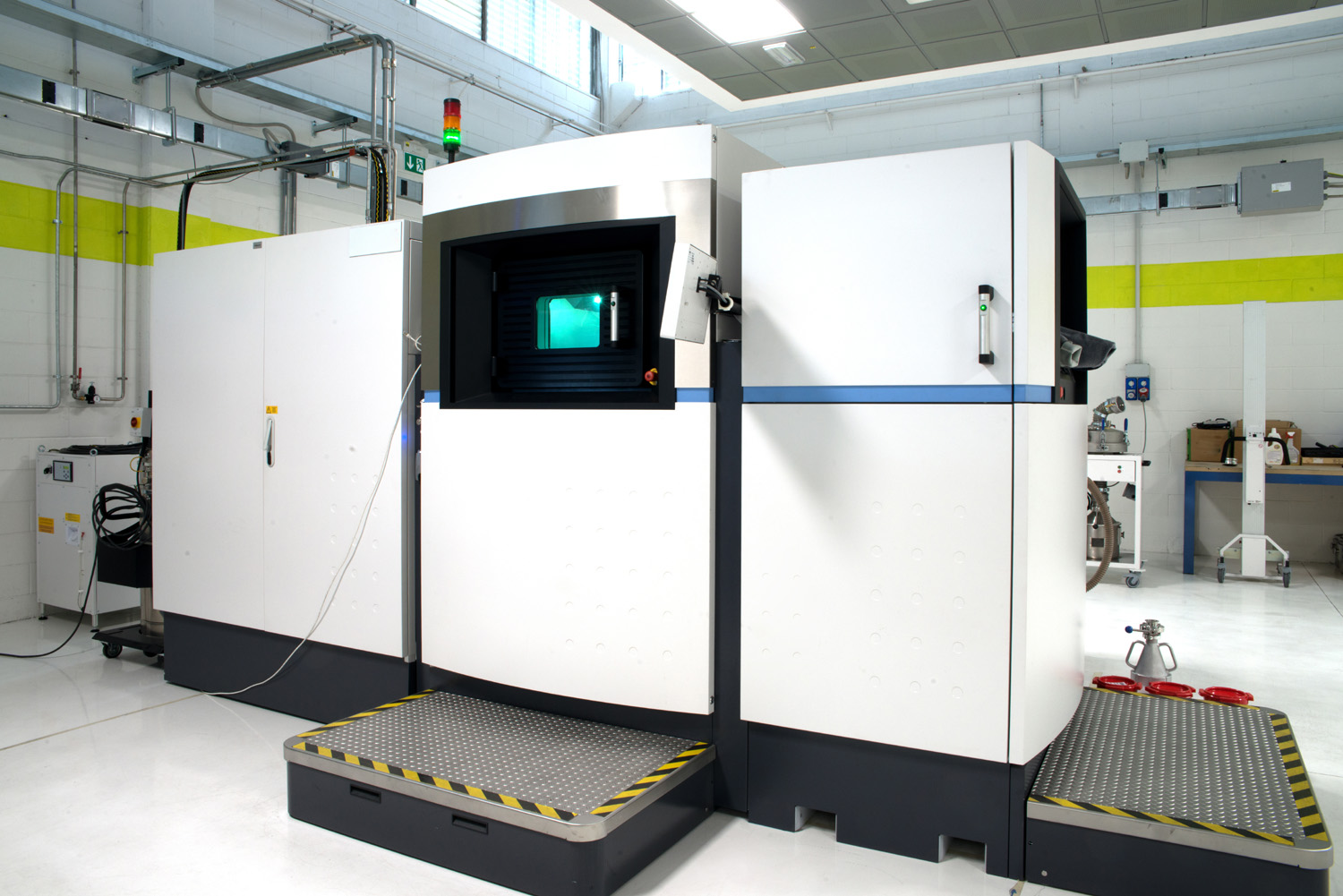

3D металлический принтер - линейное позиционирование

В наше время сложные металлические детали быстро и не дорого изготавливаются с использованием 3D принтеров в тех случаях, когда ранее использовались сложные станки или процессы вакуумного литья. Прототипы и серийные детали печатаются на 3D принтерах, используемые материалы имеют практически такие же свойства, как и у деталей при традиционном изготовлении. Повышается доступность и значительно сокращается время между проектированием и получением готового результата. Мощные линейные оси работают внутри 3D металлического принтера для позиционирования лазерной головки. Чтобы изготовить металлические детали с высокой точностью, необходимо очень точно позиционировать линейные оси в рабочей зоне. Поставляемые eddylab магнитные линейки Magnescale используются в самых больших в мире 3D металлических принтерах. [подробнее]
